适用范围

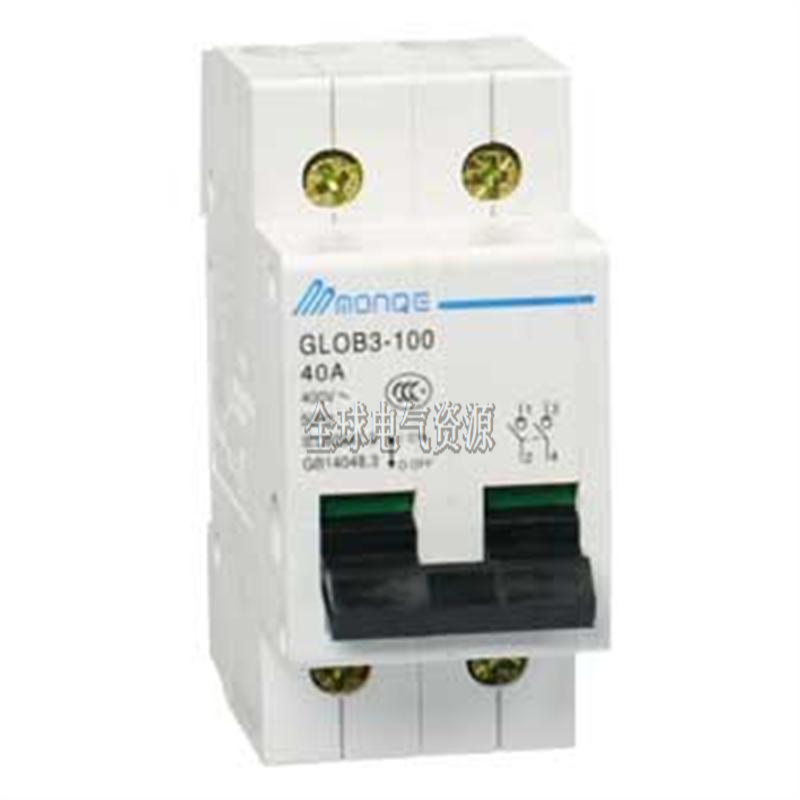

      GLOB3-100系列隔离开关具有较高的动热稳定性，主要作为终端组合电器中的总开关，适用于交流50Hz或60Hz、额定电压400V及以下的配电和控制回路中，也可用于控制电动机、小功率电器和照明，广泛应用于工矿企业、高层建筑、商业及家庭等场所。
      本产品符合标准：IEC60947-3 GB14048.3

型号及含义

主要技术参数

● 按额定电流Ie分：32A、63A、80A、100A；
● 按极数分：单极、二极、三极、四极；
● 额定工作电压Ue：230V(单相)、400V(三相)；
● 额定工作电流Ie：32A、63A、80A、100A；
● 额定短时耐受电流：12Ie，通电时间为1s；
● 额定短路接通能力：20Ie，通电时间为0.1s；
● 额定接通与分断能力：3Ie，1.05Ue，cosΦ=0.65；
● 操作性能：空载8500次，有载1500次，共10000次，操作频率为120次/小时。

使用环境条件

● 周围空气温度-5℃~+40℃，平均温度不超过+35℃；
● 海拔高度不超过2000m；
● 大气相对湿度+40℃时不超过50%，最湿月为90%；
● 污染等级为2级；
● 使用类别AC-22A；
● 安装类别为I、II；
● 安装形式采用TH35-7.5型钢安装轨安装，其安装面与垂直面的倾斜度不超过5°。

结构特征

      本开关触头系统采用双断点直动结构，大电流选用二组平行的触头并联，既增大了电流容量，又充分利用了电动力补偿，同时手柄操作机构利用弹簧储能实现快速通断，克服了人力操作速度快慢的影响，大大提高了工作的可靠性，触头开闭状态有醒目色标显示，可防止误操作，提高了安全性。

外形及安装尺寸
