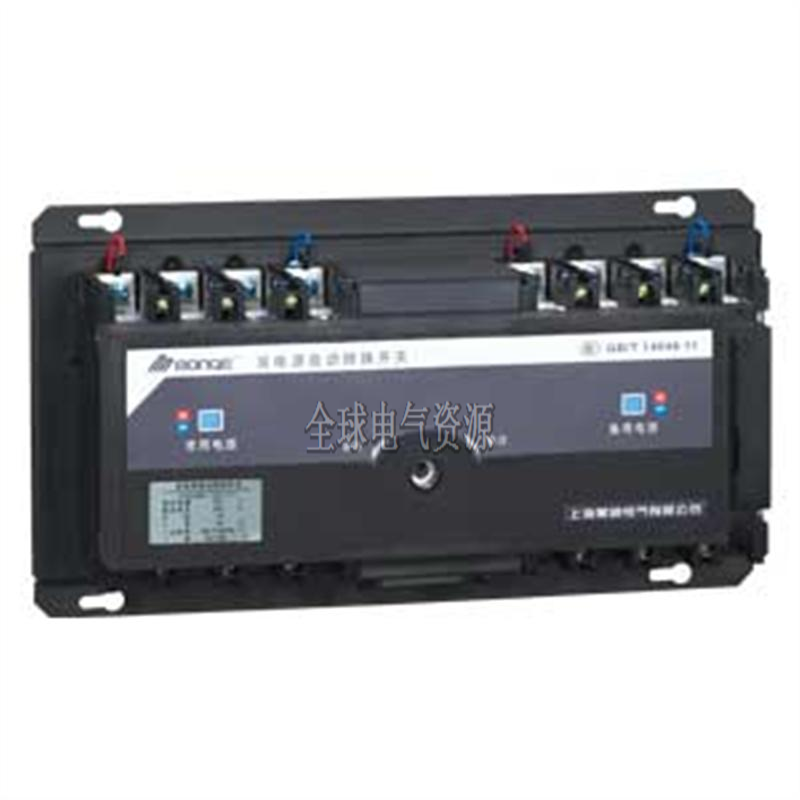

技术参数

● 开关控制器工作电压为AC220V。
● 开关机械寿命(N-R-N循环)为5000次。
● 最小转换动作时间为1.5~4S。
● 开关具有失压、欠压、过压、断相、延时、启动油机消防、自投不自复、备用优先、切换功能。
● 开关随机携带操作手柄、作为应急手动操作开关之用。(在断电情况下使用)
● 具有三种稳定工作状态：状态Ⅰ：常用电源合，备用电源合，状态Ⅱ：常用电源分，备用电源合。
● 状态Ⅲ：常用电源分，备用电源分。

产品规格及外形尺寸

主要结构及工作原理

      结构框图中N为常用电源，R为备用电源。Qn为常用电源控制断路器、Qr为备用电源控制断路器，两断路器有机械联锁和电气联锁双重保护。控制器由电压鉴别、断相保护、延时、控制器4部分组成。电压鉴别和断相保护取样常用备用电源进线端。当常用电源正常时，开关工作在自动档时，无论Qr处于“合”或“分”状态，都先完成Qr分Qn合程序，保证常用电源接通负载，当常用电源恢复正常时，将负载换接返回常用电源。
      开关控制断路器可以是3极或4极塑壳断路器组成。开关可以自动和手动操作，并可实现两路电源自动和强制负载切换。根据用户要求，常用电源指示、备用电源指示、常用电源脱扣指示、备用电源脱扣指示从外接端子接出，引到控制屏。对于自投不自复规格，其复位按钮同样可从外接端子引出。
      本系列双电源自动切换开关标图简单，无需画出二次接线图，极大方便工程设计，建议设计采用标注简图方式标图。如果用户需在屏面外接电源指示和断路器合闸指示可在订货合同说明。外接线图见图所示(指示灯可采用AD11 AC220V规格)

图示说明(HYCQ5)

      本系列双电源转换开关具有“手动”状态，常用电源与备用电源之间和按键转换，“自动”状态，常用电源与备用电源之间的自动转换，并具有“自动”、“手动”、“常用欠压”、“常用过压”、“常用合闸”、“常用脱扣”、“备用欠压”、“备用过压”“备用合闸”、“备用脱扣”文字显示.
● 在常用电源和备用电源同时供电时，如果常用电源电压高于额定电压的120%时或低于额定电压的70%时，将自动转至备用电源，显
     示“常用过压”或“备用欠压”。
● 在常用电源和备用电源同时供电时，如果备用电源电压高于额定电压的120%时或低于额定电压的70%时，将自动转至常用电源。显
     示“备用过压”或“备用欠压”。
● 在常用电源供电，如果负载发生过载或短路时导致断路器脱扣显示“常用脱扣”。
● 在备用电源供电，如果负载发生过载或短路时导致断路器脱扣显示“备用脱扣”。

按键操作说明(HYCQ5)

● 在手动时按自动键1-3秒，转为自动；在自动时
