结构简介

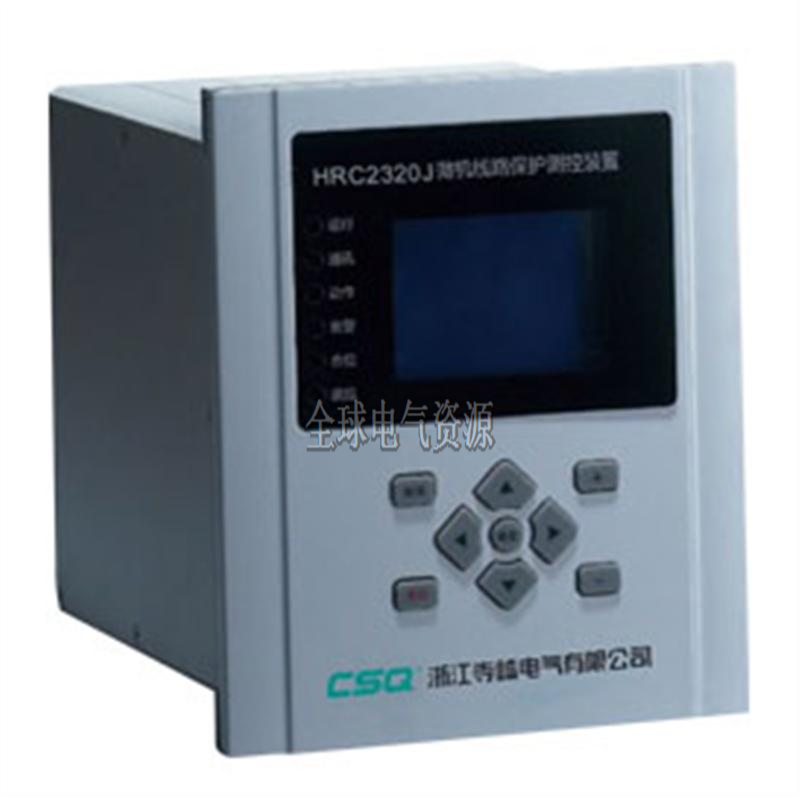

HRC2300J配电站综合自动化系统
标准应用场合
        适用于35kV及其以下电压等级配电网用电系统、工矿企业用电系统、厂用电系统。采用19/3英寸、4U标准机箱，背插式结构。大屏幕汉化液晶显示器。

HRC2300厂站综合自动化系统
高级应用场合
        专门针对110kV及其以下电压等级中低压电网、工矿企业用电系统、厂用电系统而设计。采用19/3英寸、5U标准机箱，背插式结构。大屏幕汉化液晶显示器。

采用该结构具有以下优点
■ 各个插件模块功能独立，母板上只有5V和24V弱电连线而没有强电信号，强弱电完全分开，全密封整机箱结构，大大减少外部电磁干
     扰在弱电侧的耦合，增强装置的抗干扰性能，提高可靠性和安全性；
■  在功能配置上具有很强的灵活性，方便根据需要更换或增加部分模件。

AC交流插件
输入三相电压、三相电流及零序电流。

电源出口插件
■  可根据用户需要设置成是否经过启动继电器接点闭锁；每一组接点输出采用严格的多重化逻辑控制，保证接点输出信号的绝对可靠；
■  电源模块采用交直流逆变电源，交直流220V或110V电压输入。

CPU插件主要包括以下几个方面
■  CPU系统：高性能的32位DSP处理器，配以大容量RAM及Flash。设置专门的E2PROM存储器保存装置运行参数，重要信息掉电不丢
     失；
■  数据采集：各个模拟通道实现完全同时采样保持，完整的保存各模拟输入信号的幅值和相角信息，采样回路无可调整元件，具备高度
     的可靠性；
■  开关量输入与输出：配置24V外部开入量采集回路，同时具有6路内部开关量采集回路，开出信号经过逻辑电路编程给出，特意回避
     一个出口由一个信号控制；
■  通信部分：一路RS485和一路eCAN通信接口，采用电力系统标准的103规约、CAN2.0规约，采用专业通信防雷电路；
■  时钟回路：内置硬件时钟回路，采用的时钟芯片精度高，并配有电池以掉电保持，支持网络对时。

操作回路插件
■  操作回路用于通过装置直接实现断路器的分、合闸，主要包括跳闸保持继电器(TBJ)、合闸保持继电器(HBJ)、防跳继电器(TBJV)；
■  跳、合闸保持电流在0.5A~8.0A之间自适应；
■  操作回路自带防跳功能，操作回路可选用交直流220V或交直流110V，用户定货时应予以说明；
■  装置通过监视断路器位置实现对控制回路的监视，当装置采集到断路器分位、合位遥信同时为高电平或者同时为低电平时，装置认为
     控制回路异常。
